MT-09 Y-AMT スマートモニター取付

みなさん、こんにちは。
本年もＹＳＰ熊谷をよろしくおねがいします！

今回は、MT-09 Y-AMTにスマートモニターを取り付けたましたので紹介します。
製品は、TANAX　SRS-019|_スマートライドモニターXR-2です。

この製品は初めての取付なので苦戦しそうな予感。

まずは、フロントカメラ！

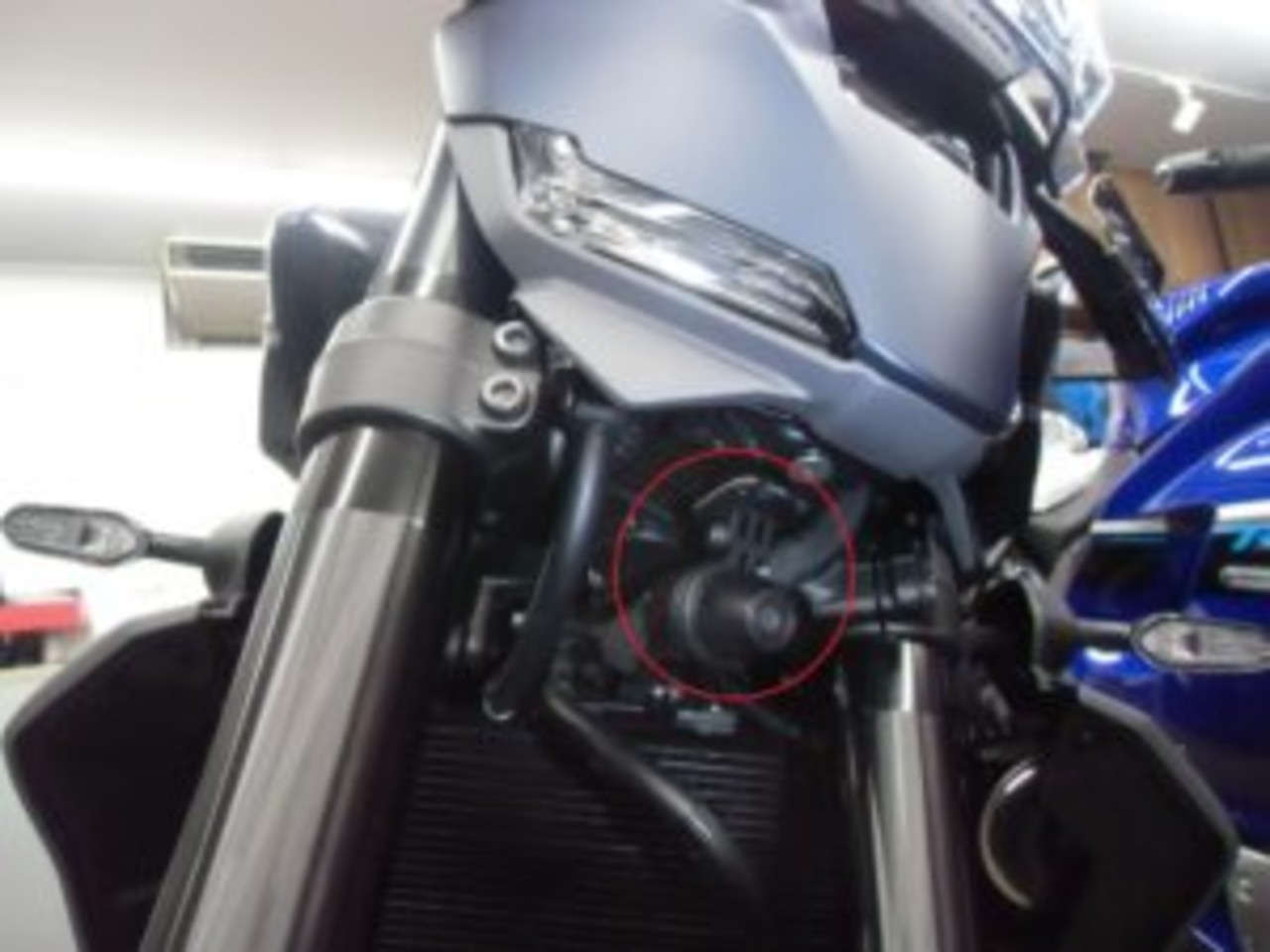

車輛のフロントカウル真下にブラケットがあるので、それを利用して取付。
写真の赤丸のところです。付属の両面テープとナイロン結束バンドで固定しています。

次はリアカメラ！
車輛ナンバーと共締めするステーを使い取付。
配線はリアフェンダーカバー内に通線し、見た目をスッキリさせました。
フェンダーは分解が必要なため、ちょっと手間がかかりました。

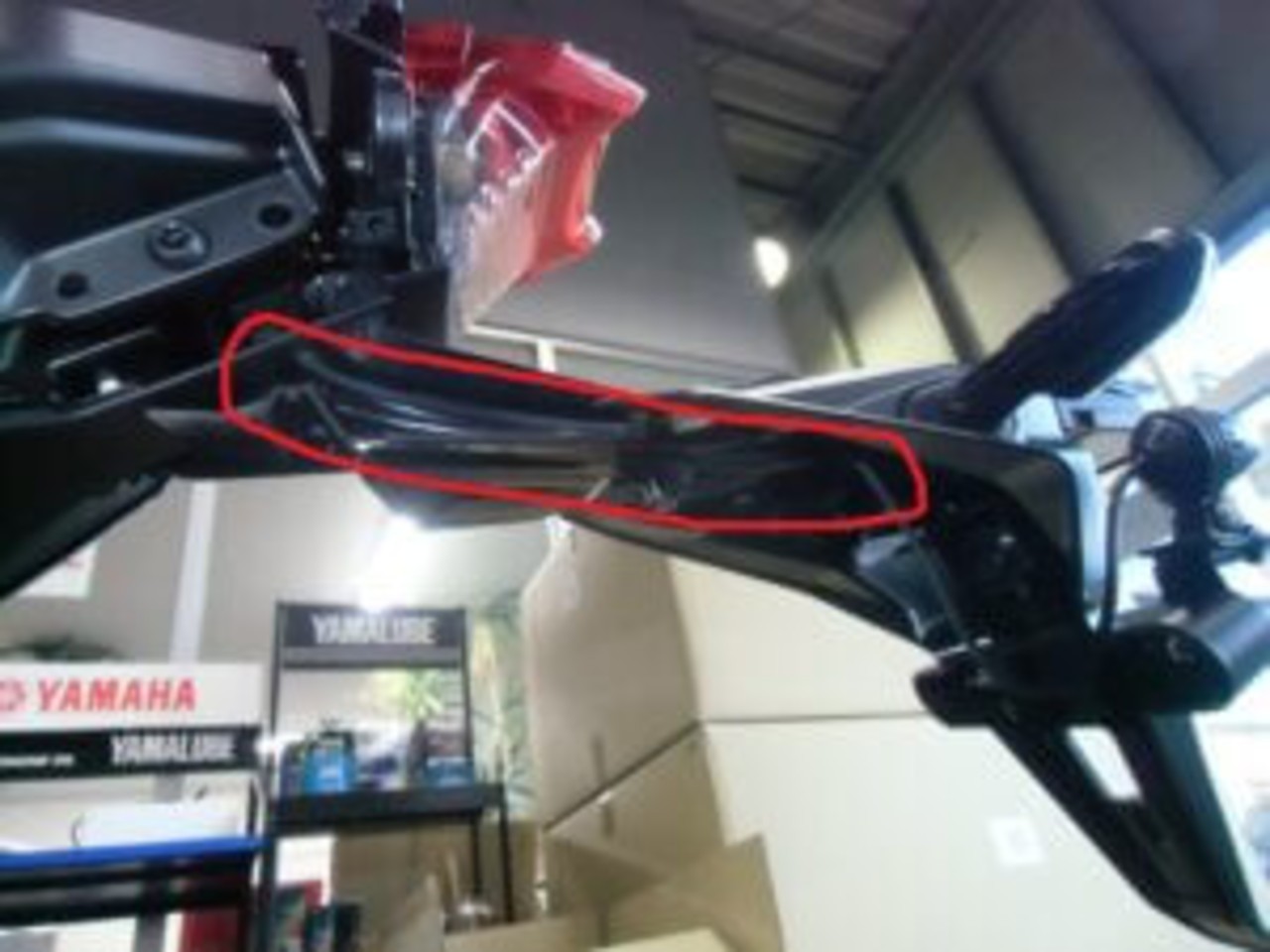

↓写真はフェンダー分解状態で通線したところです。

このカメラも付属の両面テープとナイロン結束バンドで固定。

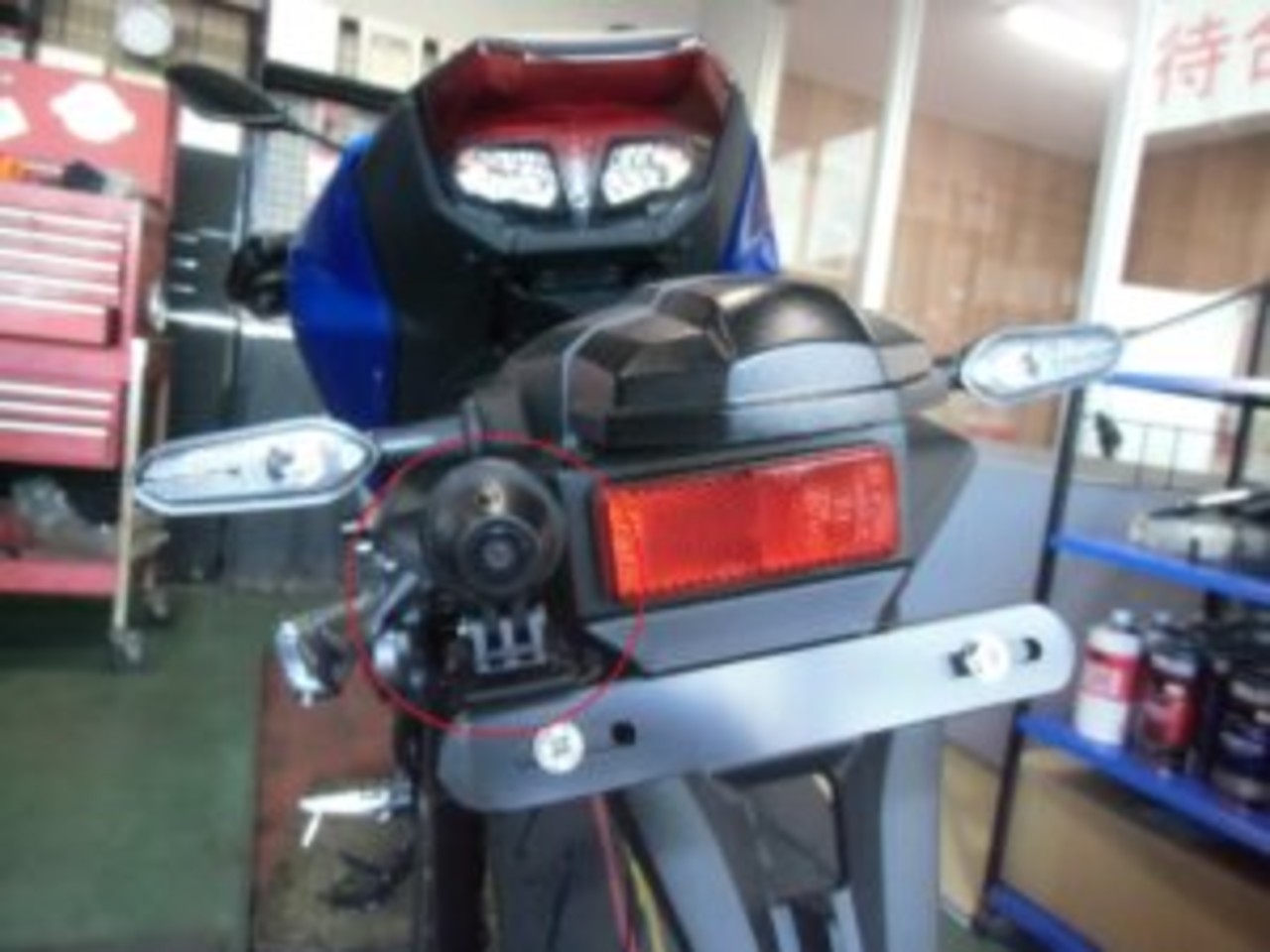

↓　無事リアカメラ装着。こんな感じ。

最後はモニター！

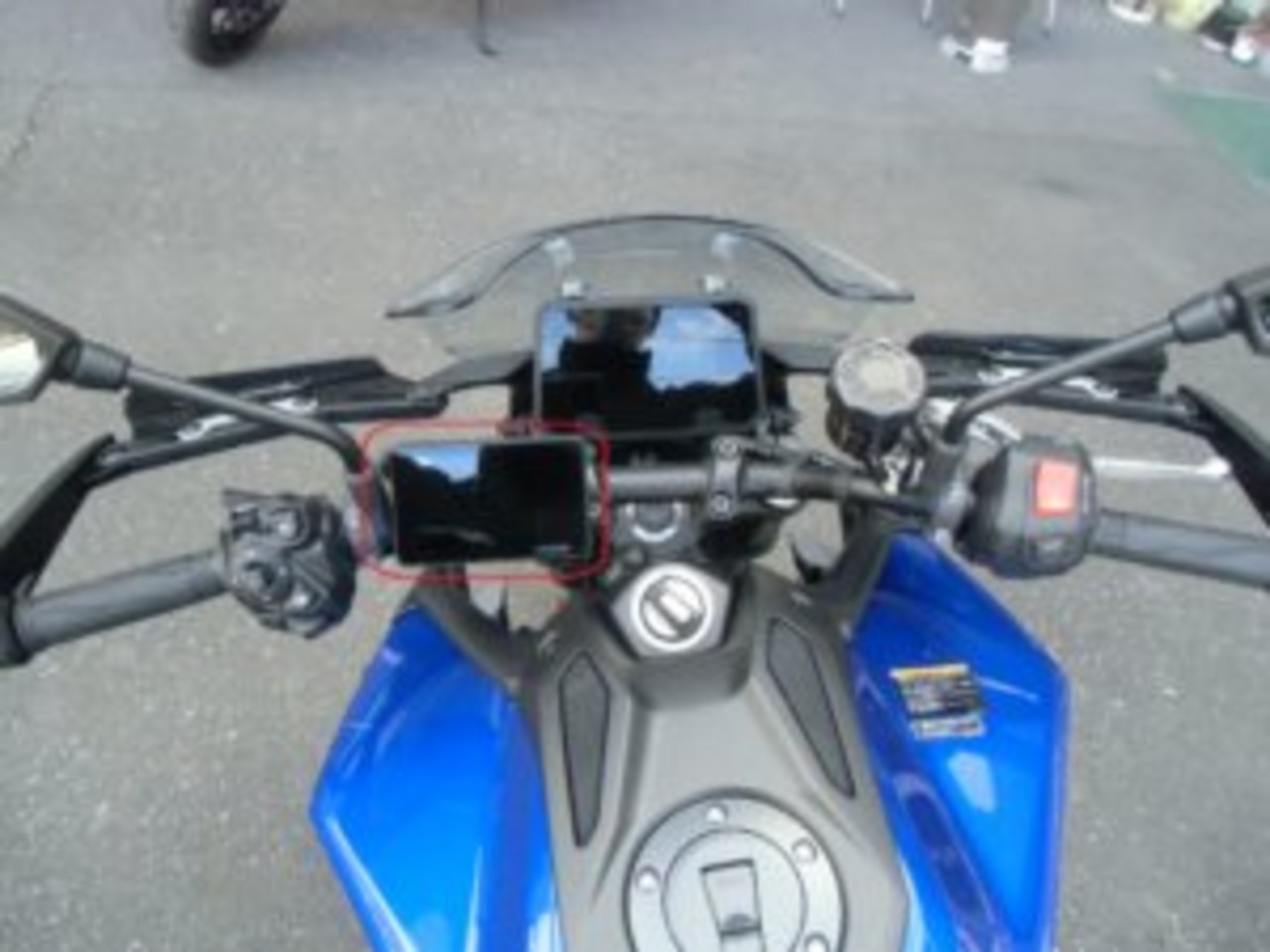

車輛メーターに被らない位置という事で、左下側にハンドルマウントしました。

最後に、この製品はモニター自体にGPS及びメインユニットがある為、取付は簡素化されています。
ですが、MT-09はヘッドライトを含むフロントカウル部は余裕なスペースがほとんど無かったので
配線をきれいに通線するのに手間がかかりました。

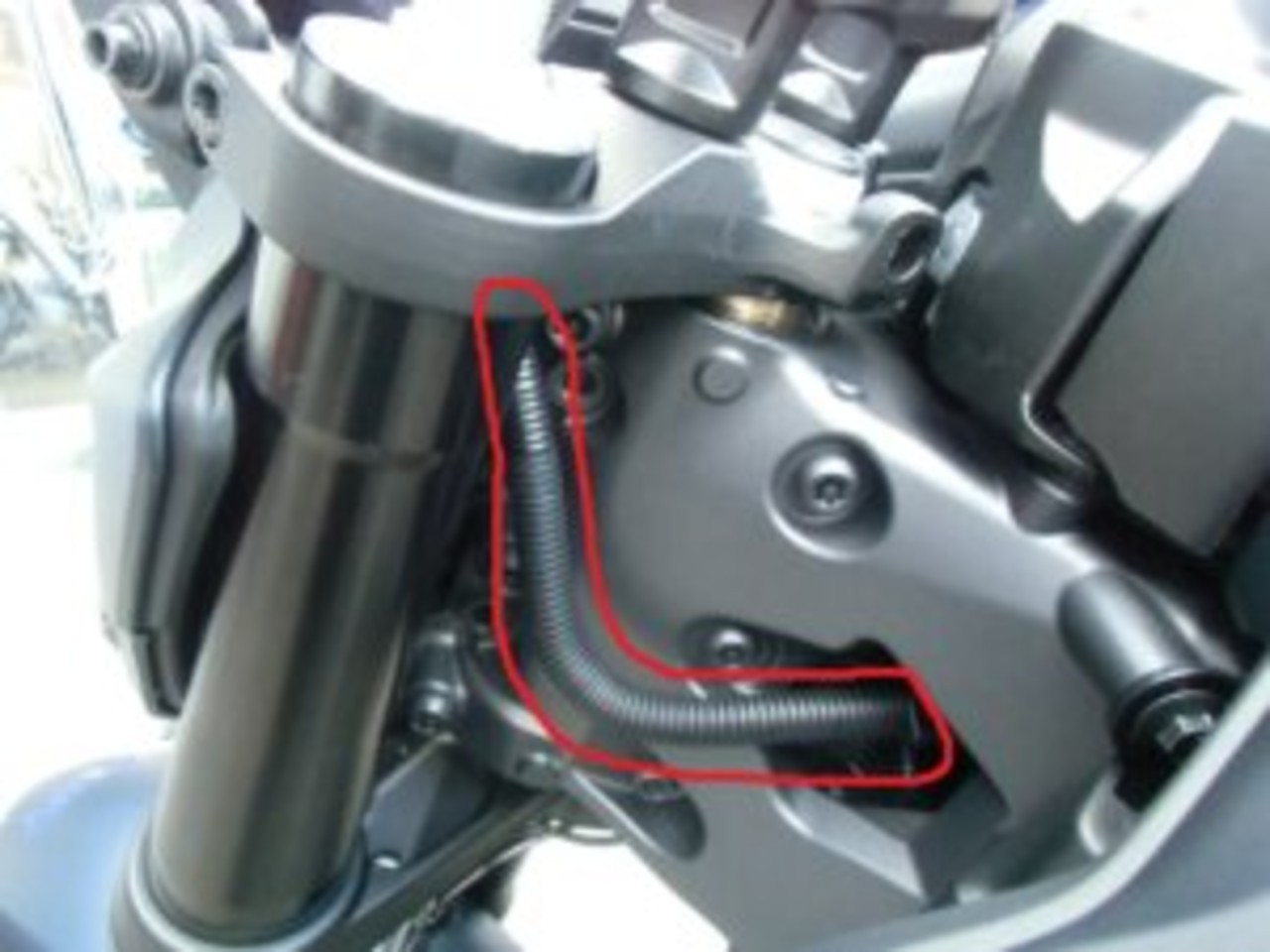

↓フロントカメラ、リアカメラ、電源用配線を１本のチューブにまとめて通線。

初めての製品でしたが、問題なく取付できました。

今回はここまで。

カスタムをご検討されている方は是非一度、YSP熊谷にご相談下さい。お待ちしております。

それではまた！
